So, wie versprochen.

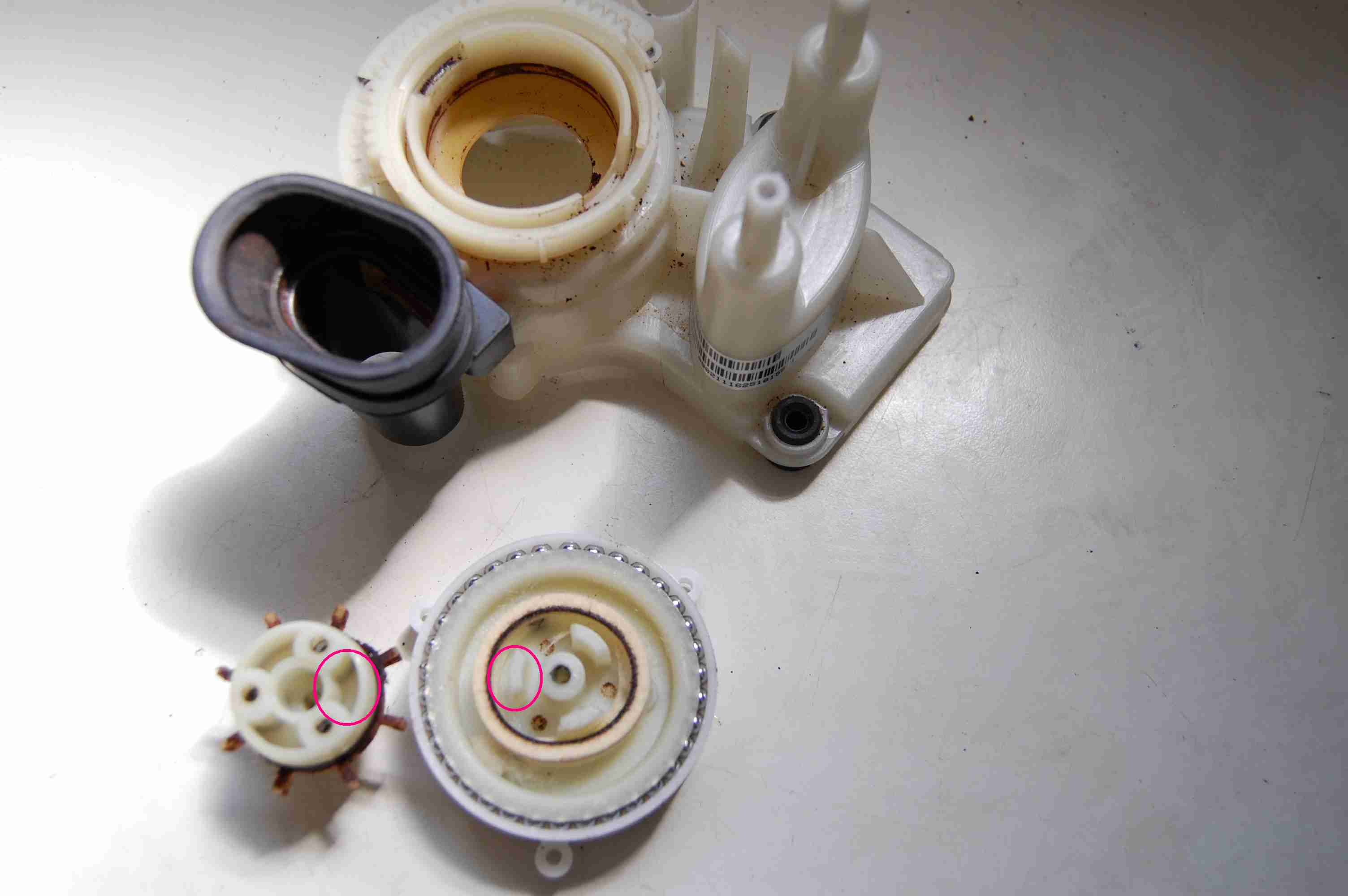

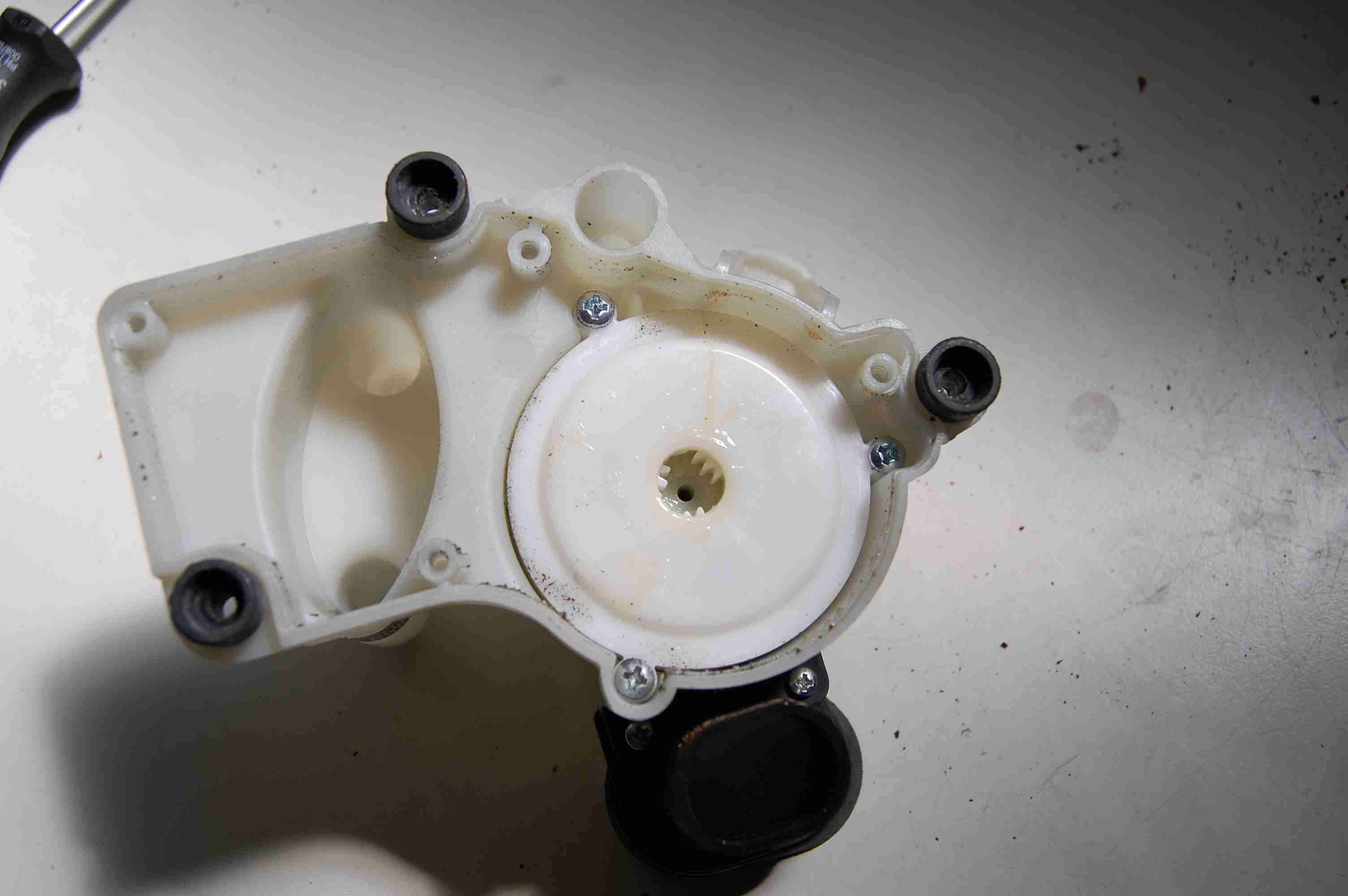

Der "Kaffeerausschiebflügel" ist im Antrieb nur eingeklipst (siehe rote Kreise). Der geht also raus. Nicht so leicht wie beim EAM MW. Aber es geht. :nicken:
Kleine Kugeln sind unter dem Mahlgradversteller als Einraster verbaut (siehe auch roter Kreis).

Legst Du die 3 Kugeln auf die Federn beim Zusammenbau? Und dann den unteren Mahlstein mit den Löchern auf die Kugeln?
Schade, aber Münster ist für mich zu weit weg....

Mit viel Glück 50€, mit Inzahlungnahme würde ich bei defektem Mahlwerk gleich mal lassen, das macht kein Händler der Ahnung von den Geräten hat.
Wenn die Kugeln immer wieder herausgedrückt werden, dann dreht das Mahlwerk nicht richtig. Ich tippe auf falschen Zusammenbau, so dass sich die Steine berühren, verkeilen und dann die Rutschkuplung auslöst. Das gibt im Ergebnis das, was man auf Deinen Bilder sieht.

Gruß
Gregor

Ja, die eingebauten Federn und Kugeln gibt es nicht als Ersatzteil. Da man auch nicht genau erkennen kann, was für Federn mit welcher Kraft eingesetzt werden, kann man keinen geeigneten Ersatz finden, es sei denn jemand hat die passenden Teile in der Kramkiste. Passt die Federkraft nicht, wird man immer Probleme haben. Sinn der Federn ist es, die Kugeln so fest in die Vertiefungen des Mahlkegels zu drücken, dass das Drehmoment übertragen werden kann, aber auch nur so fest, dass die Kugeln bei Verklemmen des Mahlkegels aus den Vertiefungen gedrückt werden und herausrutschen. Deshalb nennt man diese Kupplungsart "Rutschkupplung".

Gruß
Gregor

Wenn Du willst, schicks zu mir. Ich komplettier das MW und pruefs durch.

So würds reichen. juraprofi.de/DeLonghi-Ersatzte…feevollautomat::7096.html

Das Angebot steht.

Ich würde auch ein neues Mahlwerk als Ersatzteil kaufen. Wie man das Mahlwerk aus der Maschine ausbaut und wieder einsetzt hast Du ja schon gemacht. Du musst ja nur das Neue einfach an den Platz des Alten einbauen, fertig. 10min Arbeit.

Gruß
Gregor

Es gibt folgendes zu vermelden.
Ich habe die ESAM 3000 von Bohne1000 gekauft. Es hat mich sehr interessiert was da am Mahlwerk nicht stimmt.
Da es Heute bei uns 35° Grad hatte und ich etwas Zeit, hab ich mich in den kühlen Bastelkeller bei angenehmen 25° Grad verzogen.

Zuerst hab ich die Seiten-, Rückverkleidung und den Deckel entfernt.
Danach alle Werte mit dem Multimeter geprüft. Alle Werte waren in Ordnung.

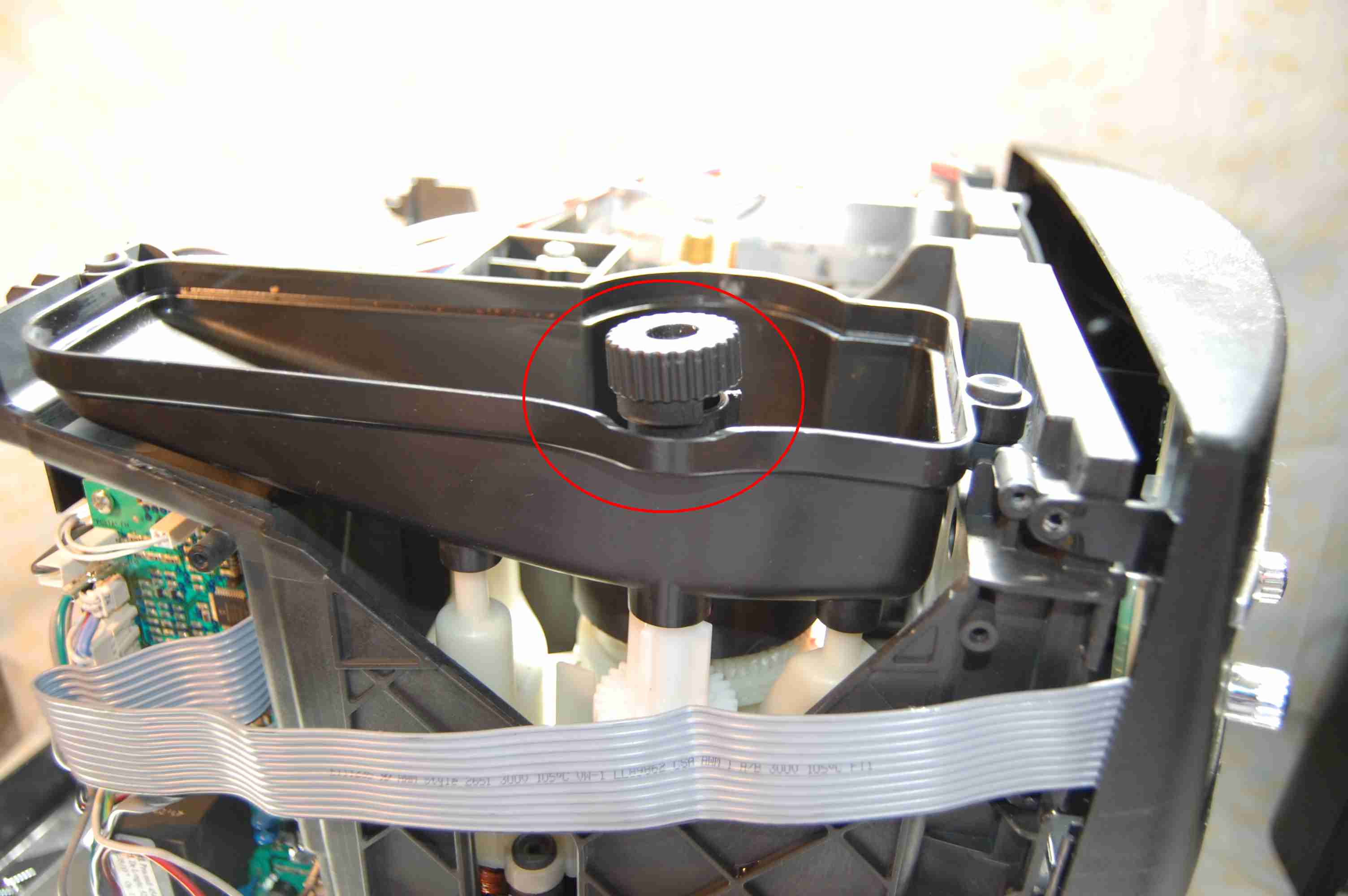

Also "nur" das Mahlwerk. Hier fiel mir auf, dass der Mahlwerksverstellknopf schief sitzt (Bild 7).
Auch die Mahlwerkseinstellung war vollkommen daneben (Bild 8 ).

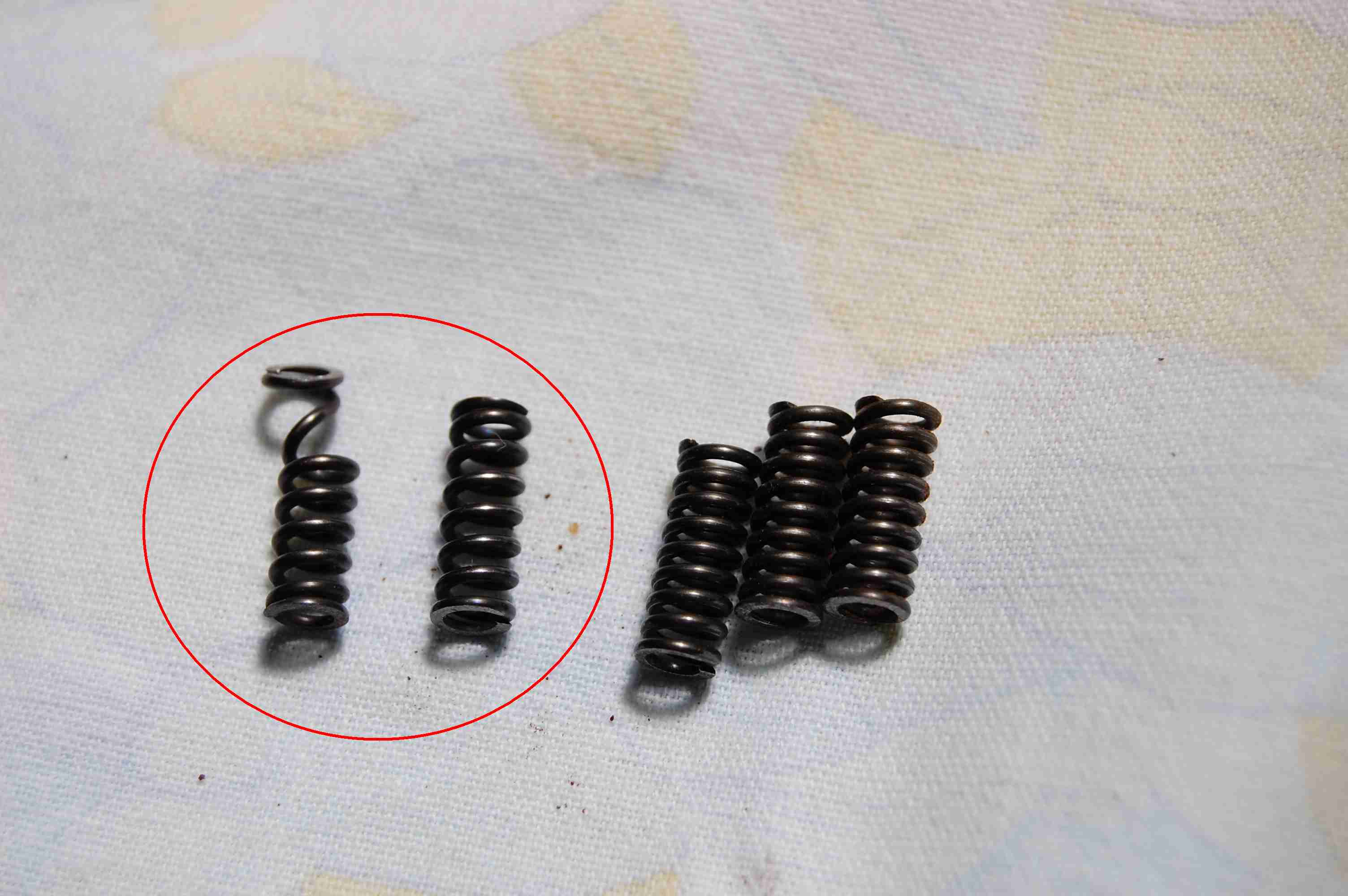

Am auffälligsten waren die Federn des Steinschutzes (Bild 9 roter Kreis). Abgeschert und nur 7 Windungen. Original sind es 9 Windungen. Diese wurden durch Ersatzfeden aus der Grabbelkiste ersetzt.

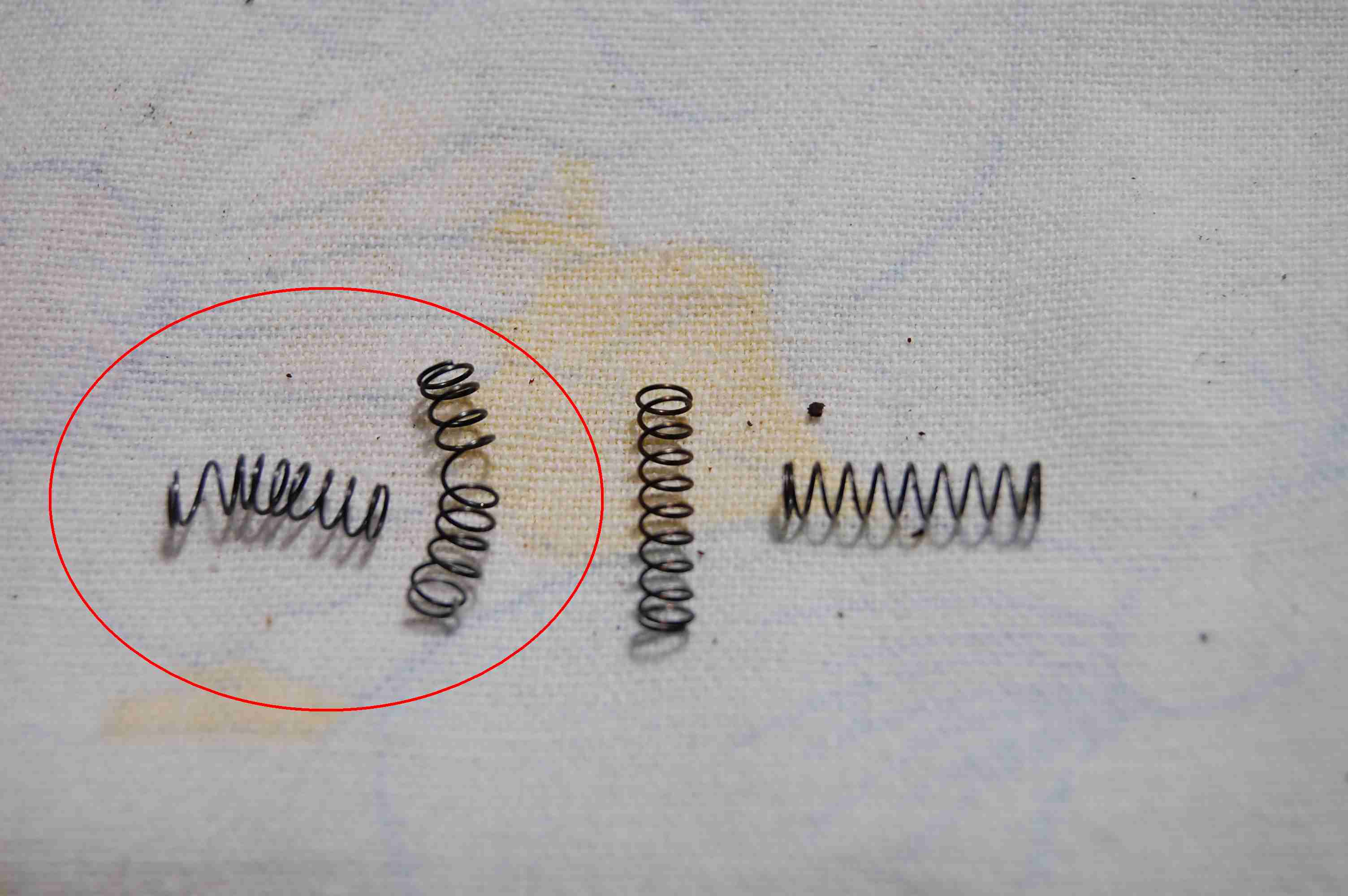

Die beiden Federn der Mahlwerksverstellarretierung waren auch etwas verknotet (Bild 10).
Hier noch mal ein Vergleich (Bild 11). Roter Kreis war verbaut, daneben aus Grabbelkiste.

Weiter auf nächster Seite. Es gehen nur 5 Bilder.

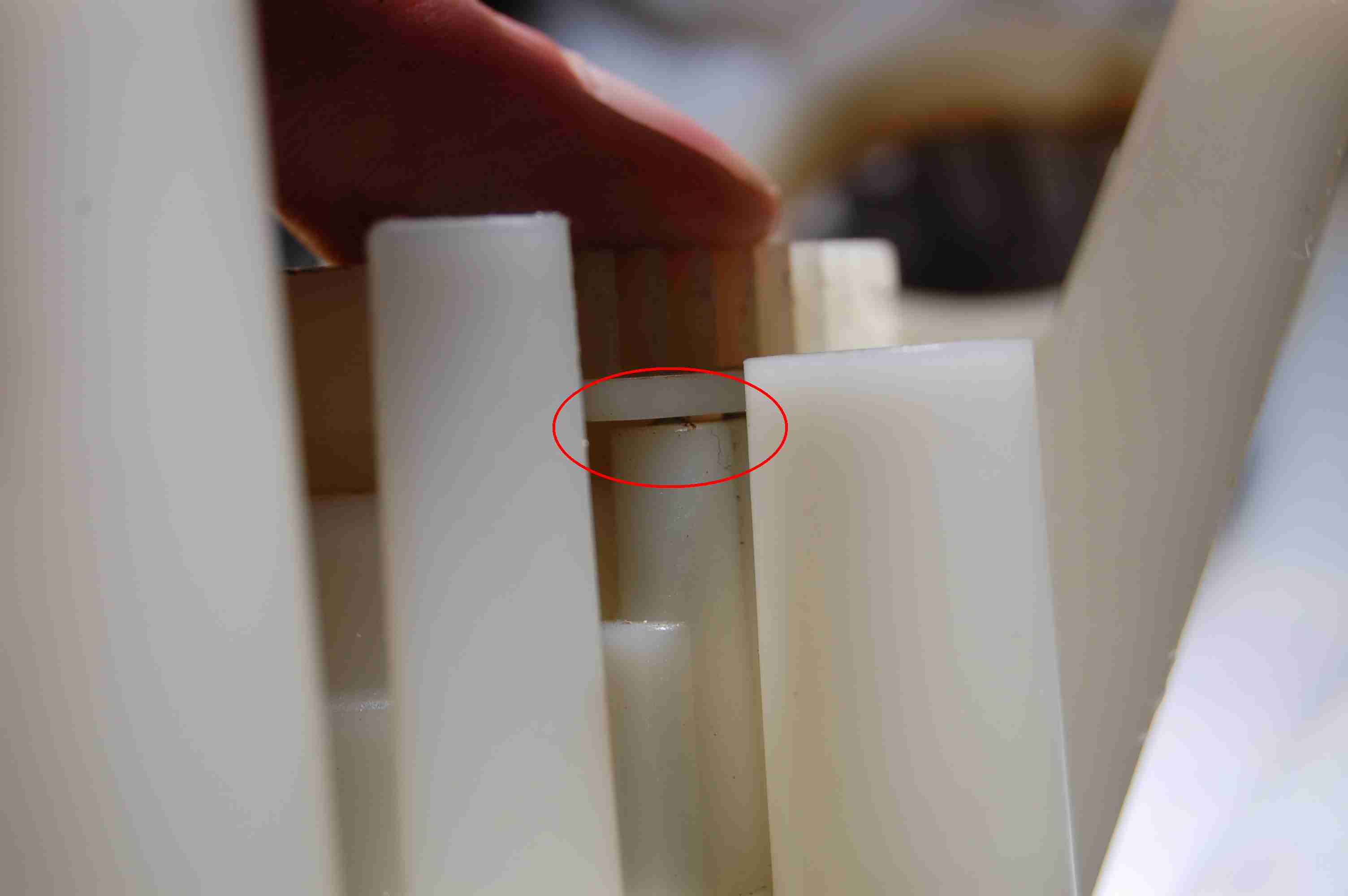

Ursache für das verknoten der beiden Federn war eine lose Verstellscheibe (Bild 12). So weit muss die runter (Bild 13).
Die Verstellscheibe, das Teil mit den vielen Löchern, der Versteller und die weisse runde eingeklipste "Halterung" müssen NIE!!! runter. Ihr verstellt hierbei nur das Mahlwerk wenn keine Punkte gesetzt sind.
Die Halterung muss nur runter wenn das Mahlwerk enger gestellt werden muss. Und dann wird auch nur der Verstellhebel etwas angehoben und 2 Zähne nach rechts gestellt.
Das Teil mit den vielen Löchern immer drin lassen. Denkt nicht mal dran.
Die beiden Federn mit den 2 Kugeln korrekt zu montieren ist die Hölle!!! Deshalb hab ich auch vergessen Bilder davon zu machen.

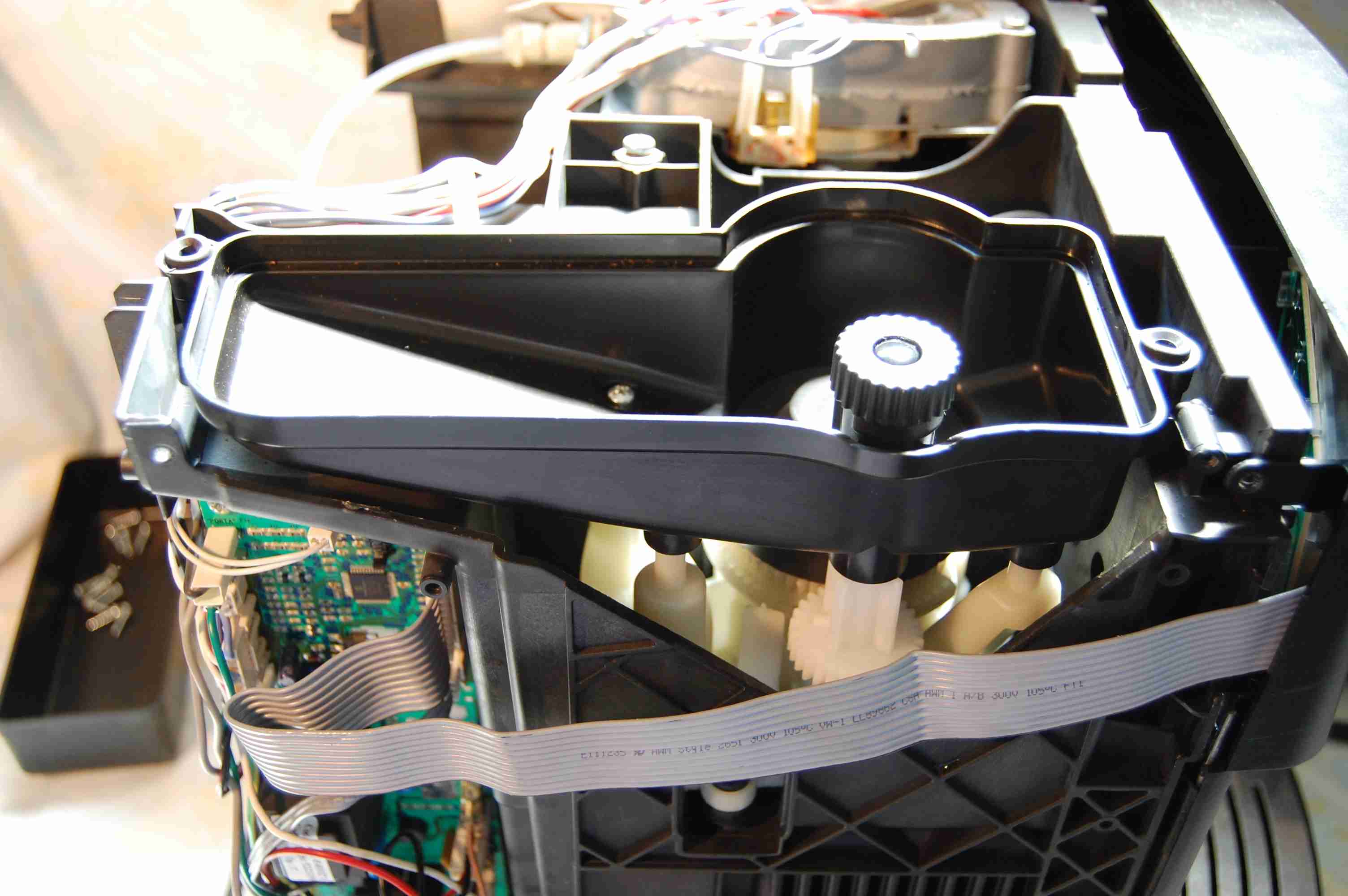

Hier ist wieder alles korrekt verbaut und eingestellt (Bild 14). Verstellknopf wieder gerade (Bild 15). Bohnen rein und starten (Bild 16).

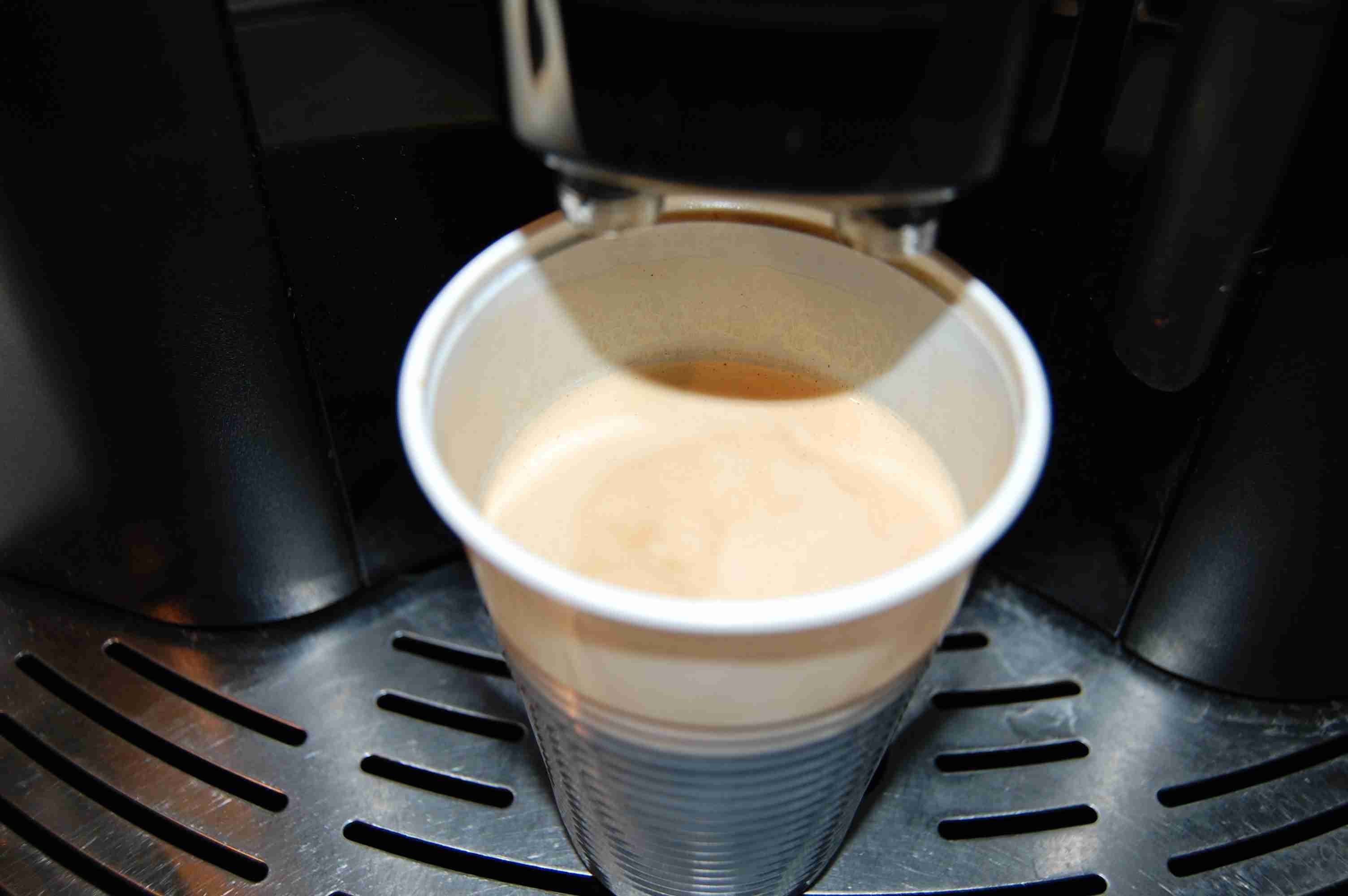

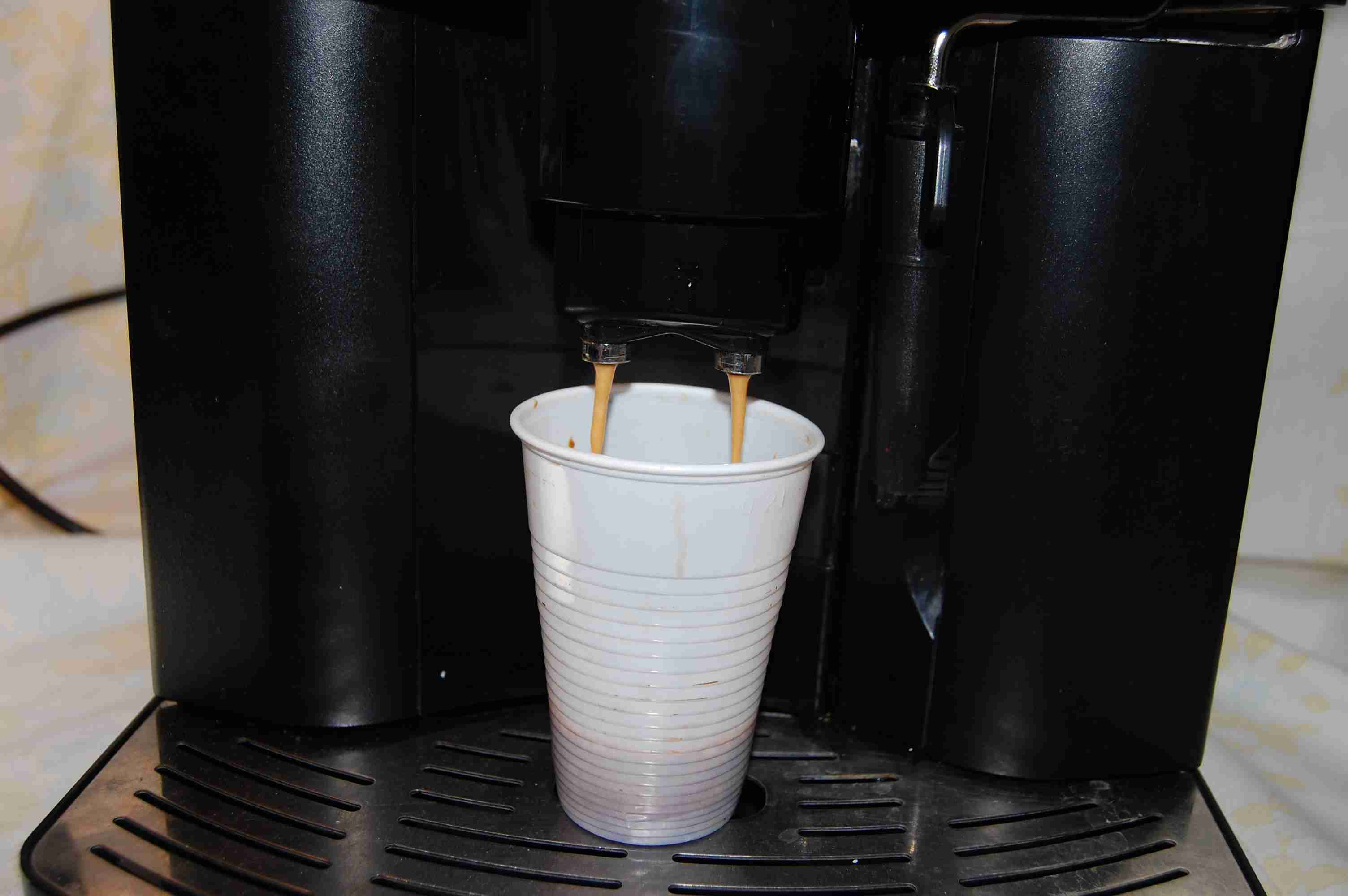

Alle Geräusche sind normal und der erste Kaffee läuft (Bild 17). Läuft weiter (Bild 18 ). Welch eine herrliche "falsche" Crema (Bild 19).
Hier mal die Puks (Bild 20). Der erste war "1-Tasse stark" mit leerem Mahlwerk. Der zweite war "2-Tassen stark" gefülltes Mahlwerk.
Und hier die Mahlstärke (Bild 21). Perfekt. :thump:

Die Maschine hat 6267 Bezüge
wurde 21 x entkalkt
2 x wurde das Reinigungsprogramm gestartet
es gingen 1495 Liter Wasser durch
und der Herstellungstag ist der 24.10.2007

Da ich die Maschine nicht benötige, steht sie ab sofort im hiesigen Marktplatz. :floet:

:thump: feine Arbeit :verneig:

hallo, ich wollte mal fragen ob man die 3 metallkugeln mit federn nachbestellen kann? ich brauche sie dringends... sonst muss ich mir ein neues mw kaufen... oder das risiko eingehen sie ohne kugeln/federn zusammen bauen. besten dank. mfg

Nein, es gibt weder die Federn, noch die Kugeln. Und ohne zusammenbauen ist kein Risiko, das Mahlwerk funktioniert dann einfach nicht.

Servus,

vielleicht hat sie jemand in seiner Bastelkiste. :floet:

Hallo mala,

Ich hätte da folgende Empfehlungen für dich.
juraprofi.de/DeLonghi-Ersatzte…feevollautomat::7096.html
de.wikipedia.org/wiki/Gro%C3%9Fschreibung

hallo, hier könnt ihr euch federn/kugeln nach bestellen! sind es unversiele federn/kugeln oder gibt es bei den hersteller unterschiede?! besten dank.
komtra.de/jura-ersatzteile/imp…feder-kugel-mahlwerk.html
