Hallo erstmal! Vorweg wollte ich nur mal loswerden wie phantastisch ich dieses Forum finde! Hätte nie gedacht, dass es sowas gibt. Richtig gute, kompetente Antworten zu vielen Problemen und kaum blöde Sprüche! Respekt! :thump:

Nun zum Problem:

Ich habe die Esam 3000-B jetzt seit gefühlten 4-5 Jahren. Bisher lief alles tadellos. Seit Vorgestern lässt sie sich jedoch schlichtweg nicht mehr Einschalten. Beim Stecker-einstecken ertönt ein kurzes Geräuscht. Danach totenstille, alles aus. Auch des Testmodus will nicht so recht. Zwar blinken die 3 Lämpchen auch kurz auf, danach erlöschen sie jedoch schnell wieder und Tests sind nicht möglich. Da ich leider immernoch Student bin, suche ich nach eine günstigen Möglichkeit das Ding wieder in die Gänge zu bekommen.

Ich habe also ganz vorbildlich das Forum durchsucht und festgestellt, dass es wohl häufig an der Steuerplatine liegt (Wer eine bessere Idee hat, möge bitte vortreten). Oder an dem "IC" (- ich hab keinen Schimmer was das macht/kann). Deshalb kurz die Maschine zerlegt und die Steuerplatine ausgebaut. Nun zur eigentlichen 1.Frage:

1. Wenn ich davon ausgehen muss, dass es am "IC" liegt, kann ich dass dann selbst beheben, ohne eine komplett-neue Steuerplatine zu kaufen? Löterfahrung würde ich als niedrig einstufen. Fahrraddynamo ist so ziemlich das kleinste was ich bisher probiert habe. Was wäre dabei zu beachten? Bitte ehrliche Einschätzung, zur Not würde ich auch die 30,- Schleifen in die Hand nehmen um die Platine komplett zu kaufen. Das führt mich aber zur wichtigeren Frage:

2. Woran liegt das Elend? Mir ist neu, dass solche Teile "Verschleißteile" sind. Üblicherweise hat es doch einen Grund warum so etwas kaputt geht oder? Beim Abnehmen der Verkleidung habe ich festgestellt, dass unter der linken Blende (wenn man vor der Maschine steht) Kondenswasser war. Da dort eigentlich nur Kabel verlaufen, würde ich mich trauen zu behaupten, dass es dort nicht hingehört. Kann der Defekt daran liegen? Auch unter der Maschine findet sich inzwischen vermehrt Wasser. Wie das dort hinkommt habe ich auch keine Ahnung. Hier wäre ich auch für einen heißen Tipp dankbar, denn ich glaube nur die Steuerplatine/IC zu ersetzen wäre nur Bekämpfung der Symptome und würde das echte Problem auf lange Sicht nicht verschwinden lassen.

Vielen Dank schonmal!

lg,
tom

Super-schnelle Antwort, Dankeschön!

Ok, da die Maschine momentan nicht läuft kann ich das Wasser-problem erst angehen, wenn der andere Fehler behoben ist.

Wie kann ich den Ein/Aus-Taster messen? Ich vermute ich brauche einen Spannungsprüfer? Wollte ohnehin heute noch zum Baumarkt. Auf was sollte ich beim Kauf achten? Welche Werte muss der Schalter später anzeigen und wo sind die Mess-stellen? Dort wo die beiden Drähte auf der Rückseite der Platine rauskommen?

Ach ja, kann das ganze mit dem Messen überhaupt funktionieren? Die Maschine ist ja aus meine ich. Reicht es wenn der Stecker drin ist um zu messen?

lg,

tom

Schon sehr sicher. Habe das Kennzeichnungsschild angehängt.

Dankeschön für die Bilder und die gute Anleitung! Messgerät gekauft und Messung durchgeführt.

Leider piepst der Schalter bei Betätigung

Das müsste heißen, dass es nicht daran liegt oder? Alle anderen Schalter piepsen bei Betätigung ebenfalls.

Das Kunststoffbedienfeld ist, soweit ich sehen kann, auch vollkommen unversehrt. Man hat auch bist zum Ausbau noch immer einen guten "Druckpunkt" beim Einschalten gefühlt.

Und nun? Doch der "IC"? Auf Verdacht die ganze Steuerplatine austauschen? Oder gibt es eine Möglichkeit diese als Fehlerquelle auszuschließen?

lg,
tom

Also ich kann nichts erkennen, was mich skeptisch machen würde. Scheint alles eine Funktion dort zu haben. Zumindest sitzen alle Teile fest auf der Platte. Habe trotzdem nochmal zwei Bilder von der Elektronik angehängt.

Glaube das mit dem IC neu drauflöten trau ich mir nicht zu. Würde sonst die Steuerplatine komplett neu-bestellen und mein Glück versuchen, falls niemand mehr eine Idee hat.

Brauchte sowieso noch nen Lötkolben und bissl anderen Kram. Da hab ich son teil für 29 ct. gleich noch mit reingeschmissen in den Einkaufskorb.

Aber was vollkommen verrücktes: Jetzt habe ich grade spaßeshalber nochmal die Maschine angesteckt. Diesmal könnte ich sie über die Steuerplatine einschalten. Hab mir eine Tasse Kaffee gekocht (nebenbei geschaut ob iwo Wasser rausläuft, aber nix gesehen). Und während ich gerade schreiben wollte: "Jetzt hat sich das Problem vllt schon erledigt", kocht die Maschine wie von Geisterhand ohne das ich im Raum war noch mehr Kaffee (2 Tassen-funktion). Gestoppt wurde sie jetzt vom leeren Wassertank.

Ahhhhh? Hilft dieses Verhalten zur Fehlereingrenzung?

Neeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeiiiiiiiiiiiiiinnn

Hab das mit dem Einlöten tatsächlich hinbekommen (wenn auch erst im zweiten Anlauf; beim ersten mal war ich tatsächlich so dämlich das Ding falschrum einzulöten). 3 Testläufe gemacht. Alles lief perfekt. An - Aus - An - Aus. Alles kein Problem. Reaktion auf 1-Tasse oder 2-Tassen. Pulverkaffe. Spülfunktion. Alles gut. - Alles wieder zusammengebaut, in der Küche angeschlossen, Kaffee gekocht und an den Rechner gesetzt.

Dann sitze ich hier und schreibe grade, dass ich mich freue wie ein Schneekönig das die gute alte Maschinka wieder läuft und dann: Geräusche aus der Küche..... ahhhhh...
Die Maschine hat jetzt wieder den gleichen Fehler wie vorher. Stecker rein, kurzes aufmucken, danach völlige stille. Keine Reakton auf irgendwas. Testprogramm auch wieder nicht durchführbar. Ich verzweifle noch

Also doch nicht der IC?

So´n Mist :mpf:


Was soll ich nur mit dem Ding machen?

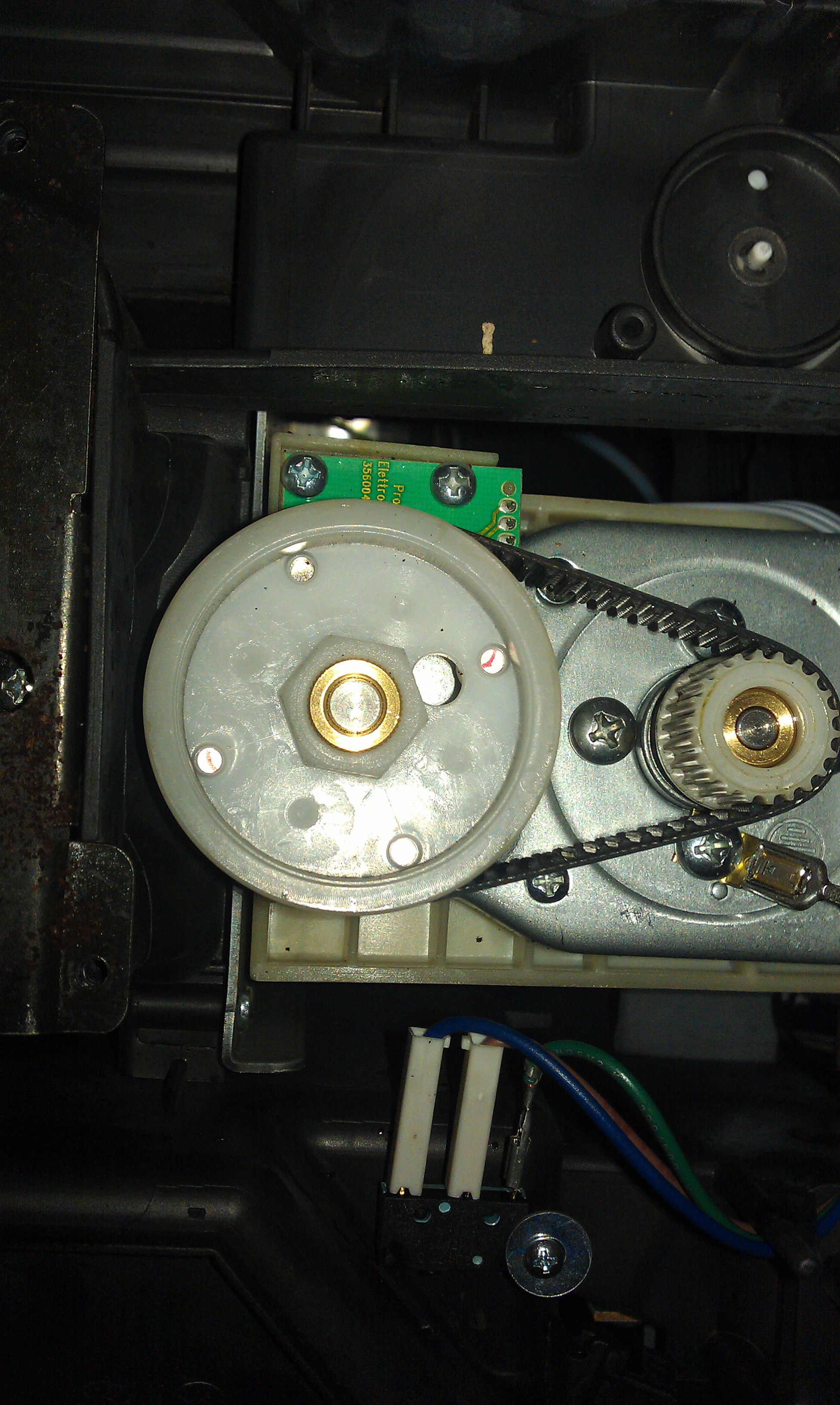

Hmmm.... kann da nicht wirklich eine Platine finden. Oder das grüne Teil unter dem kleinen Zahnriemen? (habe Bilder angehängt) Glaube nicht, dass man da von unter drankommt oder?

@ Gregor: Welche Platine meinst du? Die Steuerplatine hinter den Schaltern? (Die Heißklebeschicht an dieser Stelle habe ich bei meinem Reperaturversuch erneuert. An den IC kann eigentlich nichts rankommen). Der Rest ist nichtmal ab Werk abgedichtet.

Alles klar, habe ich gemacht.

Schwer zu sagen mit der Feuchtigkeit. Tropfen sind nicht drauf. Aber von der Griffigkeit her ist sie etwas rutschig-schmierig. Fraglich ob das iwie Ölrückstände o.ä. sind oder tatsächlich Kondenswasser.

Trockenföhnen und mit Heißkleber konservieren?
