Display fun :-)

Roland11 · 22. März 2016, 23:19

Hmm, was ist das? Kann man eine neue Sprache wählen?

oooohh! was ist doch los heute mit meinem ESAM4500...

und

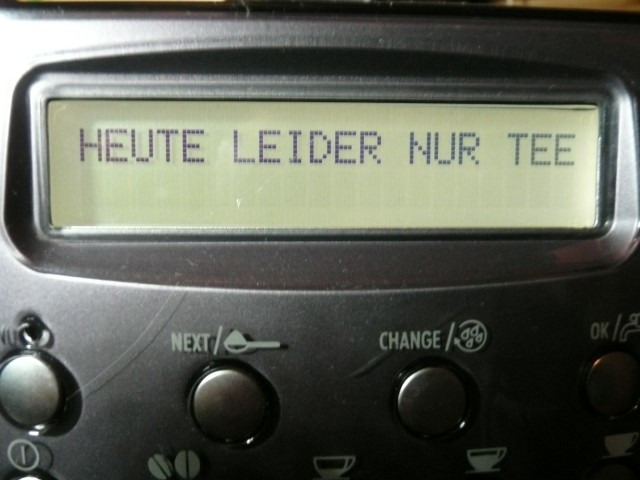

Ah, DAS ist los!

Statt "Allgemeine Störung":

oder

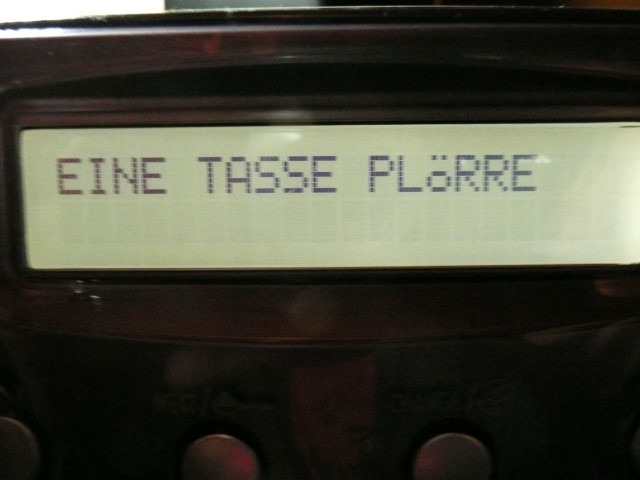

Statte "Eine Tasse Kaffee":

und dan ist alles vorbei...

Don't ask what your coffee machine can do for you, ask what you can do with your coffee machine

EDIT: Ich habe einen EEPROM Programmer von 3 Euro benützt um dieses zu machen. Screenshot:

Stefan · 22. März 2016, 23:46

Spielkind

feuer.stein · 22. März 2016, 23:57

witzig

Gregor · 24. März 2016, 20:14

Ich habe mich jetzt dazu entschieden, die Dumps hier im Forum zu entfernen. Warum? Weil es sicherlich nicht im Sinne von DeLonghi ist, dass diese Daten hier veröffentlicht und unkontrolliert verbreitet werden. Von mir aus kann gerne darüber diskutiert werden, was geht und was möglich ist, ich möchte hier aber keine Dumps, weder original noch modifiziert als Dateianhang veröffentlicht sehen. Danke!

Roland11 · 24. März 2016, 20:49

Gregor schrieb:

Ich habe mich jetzt dazu entschieden, die Dumps hier im Forum zu entfernen. Warum? Weil es sicherlich nicht im Sinne von DeLonghi ist, dass diese Daten hier veröffentlicht und unkontrolliert verbreitet werden. Von mir aus kann gerne darüber diskutiert werden, was geht und was möglich ist, ich möchte hier aber keine Dumps, weder original noch modifiziert als Dateianhang veröffentlicht sehen. Danke!

Schade...

Vielleicht nicht im Sinne von DeLonghi, aber doch im Sinne von Leute die Reparaturen machen und von den Hobbyisten hier

Gregor · 24. März 2016, 22:13

Das mag schon sein, aber eine Abmahnung durch den Urheber, in dem Fall die Firma DeLonghi ist nicht mein Bestreben und wäre dem Fortbestand des Forums sicher nicht zuträglich. Das Internet ist kein rechtsfreier Raum.

Roland11 · 24. März 2016, 22:22

Ich glaube nicht das etwas illegales gemacht werde hier. Z.B. gibt es auch in dem "Computer Hardware" Welt überall 'custom fimware' gemacht für allerlei Geräte, durch Hobbyisten, ich habe nie gehört das wäre illegal. Natürlich hat man dann kein Fabrikgarantie mehr. Aber ich bin auch kein Jurist

easyudo · 21. April 2016, 13:53

Gregor schrieb:

Ich habe mich jetzt dazu entschieden, die Dumps hier im Forum zu entfernen.

Deine Entscheidung ist vollkommen richtig und muss respektiert werden.
Du bist für dieses Forum und alles, was hier gepostet wird - verantwortlich.

Jeder kann seine Maschine so modifizieren, wie er mag. Da kann ihm - auch von Seiten des Herstellers - nichts passieren. Aber eine Anleitung dafür zu geben, sehe ich ebenfalls als riskant.

Insofern; richtige Entscheidung.

Roland11 · 21. April 2016, 15:00

Ein Dump is gar etwas anderes als eine Anleitung...

easyudo · 21. April 2016, 16:36

Das will ich auch nicht bestreiten.

wasserschaden · 26. Dezember 2016, 23:32

Coole Sache

Darf ich wissen wie du das gemacht hast? Offenbar hast du den Mikrocontroller ja irgendwie ausgelesen und neu geflasht, aber wie macht man das? Sind da nicht üblicherweise irgendwelche Fuses gesetzt, damit genau das nicht geht?

Roland11 · 27. Dezember 2016, 10:38

Nicht den Mikrokontroller aber auf dem Display-Platine gibt es ein 128 K serial EEPROM's aus den "24-series", also ein separates IC. Als man diese ausloetet kann man ihn mit einem EEPROM reader auslesen/beschreiben.
Hier ein Screenshot von den plain-text EEPROM Daten: saeco-support-forum.de/threads…delonghi-maschinen.53230/ (Post #2).
Auf Ebay ist ein solchen 24 Series EEPROM Programmer fur EUR 2,50 verfuegbar.

SpanierHH · 4. Januar 2017, 12:35

Ich finde das zu witzig, vielleicht kannst du ja wirklich etwas genauer erklären wie du das machst.
Beim auslesen siehst du doch wahrscheinlich nur die Heximalzahlen oder?
Mich würde zudem interessieren ob dort auch der Tassenzähler abgespeichert ist. Kannst du diese Werte verändern?

Roland11 · 4. Januar 2017, 13:00

SpanierHH schrieb:

Beim auslesen siehst du doch wahrscheinlich nur die Heximalzahlen oder?

Wie gesagt in Post #12: alles ist in plain-text.

Prozedur:
You have to remove the EEPROM chip from the display board, a small IC with 8 pins. In-line programming does not work.
They can be different types: 24LC128, AT24C128, M24128 etc. All 128 K serial EEPROM's of the "24-series".
Then you need to program it with a standard "BIOS programmer", available
at Ebay for about EUR 5,00. Any EEPROM programmer that says 24-series
should be good (will probably have a CH341A chip on it).
E.g. this one ebay.nl/itm/CH341A-24-25-Serie…ed4532:g:ndkAAOSwepZXRtAC or this one ebay.nl/itm/CH341A-24-25-Serie…722301:g:MiUAAOSwxKtX~ov7

So hab ich mit dem EEPROM gespielt (weil in-line Programmierung nicht funktionierte, habe ich ihn verbunden mit Kabel und IC-Sockel, um ihn einfach an zu schliessen und zu entfernen):

SpanierHH schrieb:

Mich würde zudem interessieren ob dort auch der Tassenzähler abgespeichert ist. Kannst du diese Werte verändern?

Das ist nicht in diesem separaten EEPROM gespeichter aber in dem EEPROM Memory vom PIC, siehe diesem thread: kaffee-welt.net/index.php/Thre…stungsplatine-reparieren/.

Kaffeechris · 5. Januar 2017, 09:04

SpanierHH schrieb:

Mich würde zudem interessieren ob dort auch der Tassenzähler abgespeichert ist. Kannst du diese Werte verändern?

Also der Tassenzähler ist ein Tabu für ein jeden der sich überhaupt mit KVA ´s beschäftigt.
Sicherlich gibt es KVA´s die viele Bezüge ausweisen. Auch wenn dieses nur Privat für sich selbst zurückgestellt wird.

Das ist meine Meinung.

MfG Chris

Gregor · 5. Januar 2017, 09:42

Kaffeechris schrieb:

Also der Tassenzähler ist ein Tabu für ein jeden der sich überhaupt mit KVA ´s beschäftigt.

Sehe ich genau so! Zählerstände verändern, egal ob nur privat oder um bessere Preise zu erzielen halte ich für Betrug, denn auch die Maschine, bei der das "nur" privat gemacht wird, wird sicherlich irgendwann verkauft und der Käufer ist dann der Gelackmeierte.
Außerdem möchte ich nicht, dass das Forum hier Anlaufstelle und Quelle für solche (Zählerstands-)Manipulationen wird, über kurz oder lang wird sich das nämlich dann sehr negativ für uns alle auswirken!

Und zuletzt: Denkt immer daran, dass das Forum auch von den Herstellern beobachtet wird.

Roland11 · 5. Januar 2017, 10:02

Gregor schrieb:

um bessere Preise zu erzielen halte ich für Betrug

100% mit einverstanden!

Aber wie denken wir über das tauschen mit eine neue Leistungsplatine? Dann ist der Zaehler auch auf null gestellt, auch dann wird ein (zukünftige) Kauefer moeglicherweise betrogen. Waere dann besser sein um mit PIC Programmer alte Gebrauchdaten in neue Platine zu flaschen, nicht?

Gregor · 5. Januar 2017, 10:10

Da hast Du natürlich auch wieder Recht. Letztendlich gibt es keine 100%ige Sicherheit vor Betrug zu schützen. Wobei eine neue Leistungsplatine nur zum Zählerstandsbetrug einzubauen recht kostspielig und und damit unwirtschaftlich wäre. Ein Betrug per Software ist da schon einfacher und kostengünstiger

Wer betrügen will, der betrügt, das ist sowieso klar. Es wäre halt nur schade, wenn diese Möglichkeit auf unser Forum zurückführen würde, denn eigentlich wollen wir alle hier nur helfen.

Roland11 · 5. Januar 2017, 10:17

SpanierHH schrieb:

Kannst du diese Werte verändern?

Hast du einen speziellen Grund fuer deine Interesse in Zaehlerstaende?

Gregor schrieb:

Denkt immer daran, dass das Forum auch von den Herstellern beobachtet wird.

Ist das wirklich so??

Stefan · 5. Januar 2017, 11:20

Roland11 schrieb:

Ist das wirklich so??

Was meinst du, wieso die DL-Hotline, wenn sie nicht mehr weiterkommt, auf unser Forum verweist?
